金属汽车零部件探伤：全自动涡流检测机

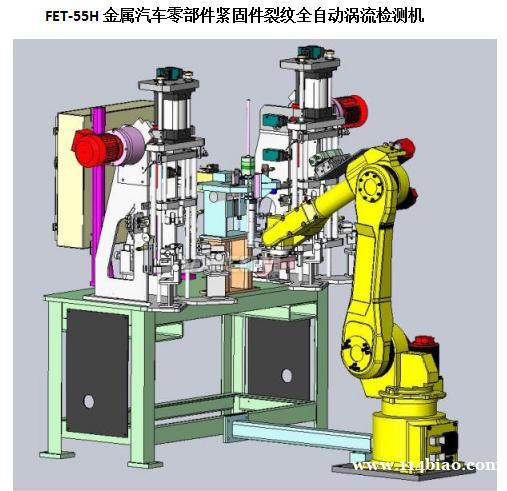

FET-55H金属汽车零部件紧固件裂纹全自动涡流检测机

仪器简介：

 激励线圈对被检材料进行磁感应，检测线圈接收到的感应电动势和材料磁滞回线的形状、大小有关，当正弦波激励电压进行磁感应时，所得到的感应电势亦为正弦波形，通常包括基波，通过测量检测线圈感应电势的基波成分，可对被测测量物的裂纹、热处理状态等特性进行检测，从而实现材质、硬度与淬火开裂的检测。

功能特点：

本设备拥有2个通道，一个通道配制全自动机械适用于钢铁材料的等金属汽车零部件紧固件裂纹全自动涡流检测机的硬度、材质、裂纹全自动涡流检测、分选，同时配制另一个独 立的手动通道，适用于螺栓淬火裂纹与锻造裂纹的分选检测。

全自动通道工序过程：

螺栓通过震动料盘排序后，滑入下料滑道，由2个交互气缸进行排序步进依次上料，落入检测定位链条，触发光电 信号，由步进电机带动链条旋转步进，并依次通过探 头，进行检测。完成检测后，在下料翻转时，如果合格则累加检测样本，如果不合格，则由分选气缸予以剔除；电气控制模块，通过光电开关与控制箱实现整个过程的逻辑控制；检测主机与探 头则通过预多频与平面显示精测2种模式实现检测信号的输出。

手动通道工序过程：

由操作工手动上料，下料，同时由电脑检测程序控制实现不合格品的自动声光报 警。    系统包含FET-55H（或H型）检测主机（包括探 头）、全自动双通道检测分选机械、电气控制（包括屏 蔽稳压机柜）模块3个部分。
