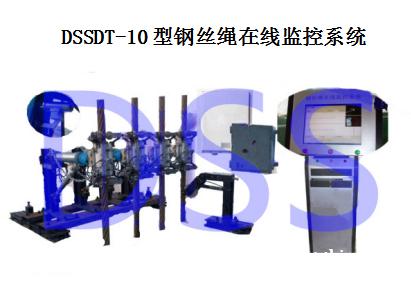

原理方法 DSSDT钢丝绳在线监控系统设计原理采用漏磁与磁通的方法，利用漏磁测量钢丝绳内外部的局部缺 陷（如断丝、锈蚀、变形、跳丝等），利用磁通测量钢丝绳金属横截面积的变化（如磨损等连续缺 陷）。该原理与测试方法 早就已纳入美国的ASTM E 1571-1994标准中，同时在GB/T21837－2008《铁磁性钢丝绳电磁检测方法》标准中所被推崇的检测方法。    该产品设计思路是磁化与检测 的，是适应各类提升系统钢丝绳的监控模式。利用永磁传感部件将钢丝绳环形包围在其 部位，在钢丝绳快速通过时，瞬间将能过段的钢丝绳磁化到饱和状态，此时传感部件与钢丝绳产生有序稳定的磁场与回路，一旦钢丝绳内外部有缺 陷损伤变化（局部损伤、金属截面积变化等缺 陷）时，其稳定的磁场与回路同步产生向外扩散的漏磁场和磁通量变化，向空间扩散的信号经集聚，由磁敏元件感应输出信号量，输入到高性能处理器有模数转换功能的信号控制箱后，将压缩数字信号通过高速网络传输方式输入到有专用的钢丝绳监控系统软件的计算机进行对人机对话。经由DSSDT钢丝绳监控系统软件实时解压处理，以定性、定量、定位的数值实时显示钢丝绳内外断丝、锈蚀、磨损、金属截面积变化，按现行标准出具钢丝绳安全诊断评估报告。 系统结构 DSSDT钢丝绳在线监控系统主要组成有六部分：位移传感器、磁传感部件、视 频探 头、信号控制箱、安装支架平台、监控主机。如下图结构关系，位移传感器与磁传感部件信号输入信号控制箱，经由信号控制箱中的 级CPU处理器，将收集的模拟信号 地转换为数字信号，再以UDP协议的网络通道快速地输入到监控主机，从而实现了钢丝绳在线监测的人机对话功能，同步进行数据处理并实时报 警功能；同时另一路视 频信号通过专用缆绳经由视 频解 码，直接输入到监控主机，实现了实时现场监控功能；系统的监控信息能同步上传至 的监控 。DSSDT钢丝绳在线监控系统是目前 能够实现双模监测功能的设备，同时使用永磁监测与红外视 频监测两种方式。
