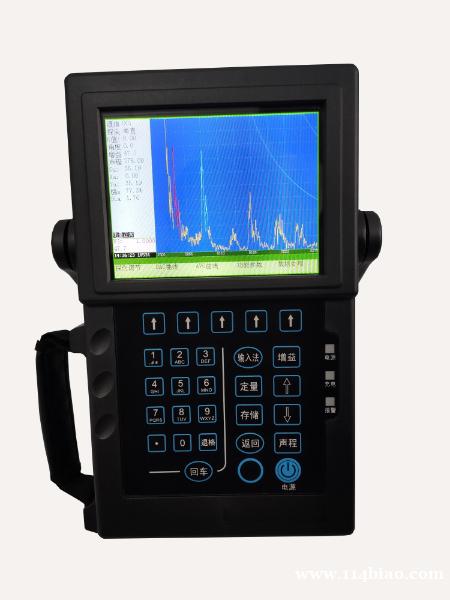

HY-87F增强型超声波探伤仪
一、仪器简介：
闸门报警功能齐全，抗干扰能力强；
预留编码器， 可配置16 入/16 出等I/O 接口；
系统配置简单灵活，以达到更多通道的要求；
可靠性高，维护方便；
自主开发的控制界面，人性化，可操作性高；
软件模块化，可根据需要进行配置；
小体积，大智慧，便于携带。
二、功能特点：
A 特优点
1、全数字，真彩显示器，根据环境选择背景色、亮度值可自由设定，领潮国内应用术。
2、数码飞梭旋钮，一键式操作
3、频谱分析，高速FFT运算，实测探头频率
4、高性能安保锂电，模块插接式，一机两电两充，引导潮流
B 发射脉冲
1、脉冲强度：分级选择，设200V、300V、400V，适用探头范围广
2、脉冲宽度：100-300ns连续调节，匹配不同频率探头探伤时的优异灵敏度
3、阻抗匹配：51Ω、150Ω、200Ω、400Ω，满足灵敏度及分辨率的不同工作要求
4、工作方式：单晶探伤，双晶探伤
C 扫描范围
零界面入射～14000mm（钢纵波），按比例调节，连续调节两种模式。
D 放大接收
1、硬件实时采样：150MHz，波形高度保真
2、检波方式：全检波、正、负检波、射频波显示
3、闸门信号：单闸门、双闸门、全屏检索、闸门内峰值读数。
4、增值/全自动增益：设0.1dB、2dB、6dB步进值，设波幅高度值全自动增益方式
E 报警
闸门内，曲线内声光报警及关闭
F 数据存储
1、50组快捷选择探伤参数通道，预先调校好各类探头与仪器的组合参数，自由设置各行业探伤标准，方便存储、调用、复验、打印、通讯传输
2、内存1000幅探伤回波信号及数据，实现存储、读出浏览，单幅打印，连续打印和通讯传输的计算机管理。
3、参数附件：全中文设置探伤参数，输入实时数据，随机存储、调用、打印、报告通讯
G 探伤功能
1、波峰记忆：实时检索缺陷高波，标定缺陷大值
2、φ值计算：直探头锻件探伤找准缺陷高波自动换算
3、裂纹测高：找准缺陷高波，实时衍射法测高
4、动态记录：检测实时动态记录波形，存储、回放
5、缺陷定位：实显水平值L、深度值H、声程值S
6、缺陷定量：实显SL定量值
7、缺陷定性：通过包络波形，人工经验判断
8、曲面修正：曲面工件探伤，修正曲率换算
9、距离补偿：厚工件远距离探伤实时补偿，避免漏检小缺陷
10、焊缝剖口形式：实时探伤中描述声程过程，实现缺陷定位
11、B型扫描：实时扫查，描述缺陷横切面
H 实时时钟记录
实时探伤日期、时间的跟踪记录，并存储
I 控制接口
高速USB、RS232两种接口提供传输打印
J 屏幕保护
待机时可关闭屏幕使仪器省电，减少开关机次数，延长使用寿命
三、仪器参数：
1、脉冲强度：200V、300V、400V三档可选
2、脉冲宽度：100-300ns连续可调
3、阻抗匹配：51Ω、150Ω、200Ω、400Ω四档可选
4、工作方式：单晶探伤、双晶探伤
5、扫描范围：零界面入射～ 14000mm钢纵波
6、采样频率/位数：150MHz/8bits
7、检波方式：全检波、正、负检波、射频波显示
8、工作频率：0.5MHz ～ 20MHz（带宽可选：0.5-4MHz、2-8MHz、10MHz、2MHz-20MHz）
9、各频段噪声电平： ＜ 15%
10、衰减器精度：＜ ±1dB/12dB
11、增益调节：110dB（0.1dB、2dB、6dB步进，全自动调节）
12、声速范围：（100 ～ 20000）m/s
13、动态范围：≥ 30dB
14、垂直线性误差：≤ 3%
15、水平线性误差：≤ 0.1%
16、分辨力：＞40dB（5N14）
17、数字控制：（0 ～ 80）%，不影响线性与增益
19、电源、电压：直流（DC）7.2V±10%；交流（AC）220V±10V
20、工作时间：连续工作5小时以上（锂电池供电）
